Project Vasari for skitsearkitekten

Min kollega André Andersen har været så venlig at skrive en smule om Project Vasari, i får her hans foreløbige “Dom”.

Til de af Jer der evt. endnu ikke har hørt om eller fået set nærmere på Autodesk Project VASARI, er der her lidt info:

Revit Labs har for et par dage siden frigivet download (gratis for alle) af programmet Project VASARI. Bemærk at der indtil videre er tale om et ”Technology Preview”, som kan downloades indtil 15. Maj 2011. Det er altså endnu ikke tale om et ”færdigt” Autodesk produkt.

Vasari er en ”neddroslet” Revit, som kun har funktionalitet til konceptuel modellering. Man kan altså ikke skabe/arbejde med vægge, døre osv. Desuden findes der ikke Sheets, men man kan printe ud fra views.

Ret vigtigt er, at der også er indbygget analyseværktøjer til energianalyser der afvikles som web service ligesom Green Building Studio. Det er de samme værktøjer, som var en del af Subscription Advantage Package ”Conceptual Energy Analysis”. Værktøj der i Revit kræver Subscription! Desuden indeholdes også energi-værktøjet Solar Radiation, der også tidligere har kunne hentes på Revit Labs og lægges på Revit. Men denne virker efter 5. Nov ikke længere i Revit og kan dermed kun bruges med Project Vasari.

Da kun Imperial content og templates følger med fra Autodesk har jeg oprettet 2 mapper med Metriske Templates.

Download: Metric Library/Templates

Jeg har i disse rettet til metriske Units, ændret målestoksforhold og tilpasset Horizontal/Vertical Spacing til 1000x1000mm.

Udpak disse mapper til placeringen i Win7 vist nedenfor:

clip_image002

Tak til André for information og filer. Da der i forvejen ligger en hel del tilgængelig materiale på div. sider vil jeg blot give et link til Autodesk Building kanalen på Youtube.

mandag den 15. november 2010

Project Vasari

Bygningsdesign på et program der koster gratis. Jeg vil skrive lidt mere om det senere, men det ser lovende ud. Kan hentes her:

http://labs.autodesk.com/utilities/vasari/

Læs meget mere på David Light’s blog her:

http://autodesk-revit.blogspot.com/2010/11/autodesk-project-vasari-technology.html

[image6[1].png]

Nested Symbol i tegningshoved

Flere har spurgt om det var muligt, automatisk at lade en Label i et tegningshoved vise papirstørrelsen. Umiddelbart vil man nok begynde at oprette Shared Parameters og forsøge at komme ud af problemet med en formel der læser bredde og højde på papirets dimmensionsparametre. Dette har for mig bare ikke kunnet lade sig gøre. Der er ganske enkelt nogle vandtætte skoder mellem Family Parameters og Shared Parameters i en Titleblock family.

Men jeg giver heldigvis ikke så let op. Jeg tænkte på at indsætte et Symbol (Generic Annotation) med en Label der kunne indsætte to værdier. Det gik fint, derefter indsætter min generic annotation family i tegningshovedet og associerer de to værdier med tegningshovedets bredde og højde.

Videoen er ikke af bedste kvalitet, men jeg håber I kan få noget ud af den.

fredag den 12. november 2010

Content download

Betechdata har igen gjort content til Revit Architecture tilgængelig. Der yderligere lagt link til Nordic Library (Eksempler fra Autodesk) og BTH Content .

Du skal herind..

http://www.betechdata.dk/aec_1/produkter/79-autodesk-revit-architecture

Derefter som på billedet

clip_image002

torsdag den 11. november 2010

It’s all in the Families – Part 2

Nu er det ved at være tid til at komme med en forklaring på hvordan jeg har indlejret 2D detaljer i vægge, tage og vinduer som I kan se i videoen fra et tidligere indlæg her på bloggen, som kan åbnes via nedentående link.

It's all in the Families - Part 1

Nedenfor har jeg lavet endnu en video omkring 2D detaljering, som er tilknyttet til objekter. Første video viste hvad der rent faktisk kan indlejres i objekter og nu kan I se hvordan jeg har gjort det.

Det hele startede med udtrykket “It’s all in the Families” og blev først interessant i detaljeringssammenhæng da jeg i forbindelse med et projekt ønskede at tilknytte en rem til bagmuren. Dette kan simpelt gøres ved at skabe et 2D Profile, der tilknyttes som Wall Sweep, enten på den enkelte væg eller på hele vægtypen. Udfordringen bestod så i at få vist en kryds i remmen i forbindelse med snit og da et Profile skal være en lukket geometri tilknyttede jeg i stedet krydset som en detalje.

It’s all in the Families – Part 2

Ved hjælp af denne metode har jeg tilknyttet 2D detaljer til Profiles, som bruges til eksempelvis Wall Sweeps og Fascia.

Jeg håber at disse videoer kan være med til at sætte nogle tanker i gang om hvordan vi kan tilknytte informationer til vores objekter. Denne metode er en af mange og ikke den rigtige metode i alle situationer. Derfor er det vigtigt at informationsmængden i projekterne afklares tidligt i forløbet. Kom endelig med flere kommentarer så debatten kan fortsætte.

Nedenfor kan remmen downloades.

Wall_Plate.rfa

God fornøjelse.

tirsdag den 2. november 2010

Tip til terrænmodellering

Igår fik jeg et spørgsmål, af en kursist, angående hvordan en terrænmodel kan vises med en tykkelse i et 3D View og svaret vil jeg dele med jer.


Før jeg giver jer løsningen kommer lige et par indstillinger. På fanebladet Massing & Site kan Site Settings dialogboksen åbnes ved at trykke på den lille pil ved panelet Model Site.

SNAGHTML14a8bd1

I dialogboksen Site Settings under grupperingen Section Graphics kan materialet i forbindelse med snit vælges. Samtidig kan der indstilles hvor dybt synligheden af materialet skal vises i forbindelse med snit.










For materialer kan der vælges hvilket mønster, som skal vises i forbindelse med at et objekt gennemskæres i eksempelvis et snit.




Her ses resultatet i et snit med materialet for Section Cut material samt dybden, som er angivet til –3000 under Elevation of poche base.

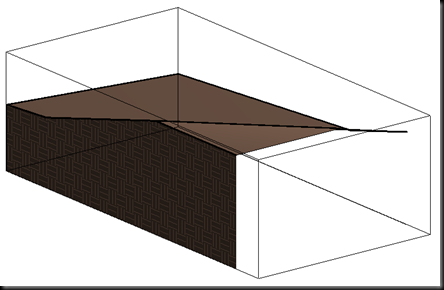

Løsningen på spørgsmålet er at tænde for Section Box i et 3D View (Gøres i Properties Palette) og lade boksen gennemskære terrænmodellen. Nedenfor har jeg ladet boksen gennemskære topografien på den ene side hvorefter materialet vises langs snittet men hvor det ikke er synligt på de andre sider.


Jeg håber at I kan bruge dette tip.
