onsdag den 31. oktober 2012

Height or Rough Height, thats the question

VI er ofte blevet spurgt, hvilken parameter skal bruges til at definere åbningshøjeden (Hulhøjden) på en dør og et vindue. I aller Door Families og Window Families er der indbygget to parametre, der kan være svære at vælge mellem. De hedder Height og Rough Height. Da vi i Danmark skelner mellem karmmål og hulmål, tænkte vi at Rough Height måtte henvise til hulmålet og Height henviste til karmmålet. Det har i mange år været vores svar på spørgsmålet. Det har dog vist sig at det er mere hensigtmæsigt at anvende de to parametre omvendt.

Dette hænger sammen med de to automatiske parametre der tilføjes Døre og Vinduer i Revit projektet, Sill Height og Head Height. Disse to værdier beregnes som afstanden fra host Level til underkant af geometrien i vinduet for Sill Height (Underkant = Underkant åbning). Head Height beregnes derefter automatisk som =Sill Height + Height. Denne beregning kan vi ikke påvirke og dermed er vi nød til at tage hensyn til den. Hvis vi som hidtil anvender Rough Height vil vi ikke få angivet korrekt Head Height med mindre Height og Rough Height er ens hvilket også kan være en løsning.

image image

Forskel på mål og Head Height                          Mål og Head Height er ens
Rough Height anvendt (=Height+24)                  Height anvendt

Fremover vil vi anbefale at anvende Height til hulmål, hvis I fortsat bruger Rough Height forskellig fra Height som hulmål, vil i opleve det beskrevne problem.

Beklager at vi ikke har været opmærksomme på dette tidligere.

tirsdag den 23. oktober 2012

Revit produkter 2013 Update Release 2

Så er der nye Updates til Revit platformen. Find updaten til dit produkt her:
Revit i Building Design Suite 2013
Revit Architecture 2013
Revit Structure 2013
Revit MEP 2013
Bemærk valg mellem 32- og 64-bit og læs Readme dokumentet. Der ligger også en liste over forbedringer i denne Update Release.
Forbedringerne handler primært om stabilitets problemer ved specifikke værktøjer.

torsdag den 18. oktober 2012

Model Export

Ved udveksling af modeller mellem rådgiverne, kan det være en fordel udelukkende at modtage den “Rå” Revit model. Altså en model uden en stor mængde Sheet og Views.

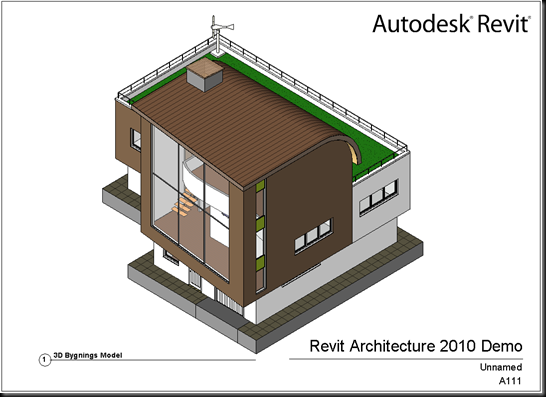

Dette kan klares ved hjælp af et Export Sheet med et 3D View. Skab et Sheet og placeer et 3D view på det.
I Project Browseren højreklikkes der på den oprettede tegning og der vælges “Save to New File…”. Navngiv filen og send den afsted.
Når filen åbnes kan den godt have nogle underlige farver på eksempelvis døre og vinduer, men når den linkes i et projekt vil den arve farven fra Host Projektet. Alternativt overføres Object Styles og Line Weight tabellerne med Transfer Project Standards inden filen fremsendes.

fredag den 28. september 2012

3D view Crop tip

I situationer hvor man ønsker at ser et eller flere elementer i en 3D visning, kan man opleve at elementerne er skjul af bygningens ydergeometri. Her kan vi bruge  Sectionbox til at skære modellen ind til de aktuelle elementer. Her er en arbejdsmetode som kan klare opgave enkelt.
Skab et nyt 3D View og omdøb det til den ønskede opgave. opdel billedet i to, plan og 3D. marker elementerne der skal arbejdes med i plan billedet, skift til 3D billedet med Ctrl+TAB og vælg Temporary Isolate Element. I properties tændes for Section Box. Efterfølgende afsluttes Temporary Isolate med Reset Temporary Hide/Isolate.
Tilpas Section Boxen med Boxens pile.

fredag den 27. juli 2012

Ændring af Levelhøjde visning fra mm til meter

Min kollega Max Thorup Due er kommetr med følgende som kan have interesse for RevitogBIM læsere. Håber I kan bruge det og tak til Max.
imageHvis projekt units er i millimeter og man ønsker at vise målsætning i meter i visse views, kan man relativt enkelt oprette en ny målsætningstype, der har units til at være i meter.
Hvis man derimod ønsker at vise levelhøjden i meter, kræver det en ændring af selve levelsymbolet. (Find det in Project Browser > Families > Annotation Symbols > Level Head).

imageInde i family editor vælges selve ”Elevation” label og på Options Bar vælges herefter ”Edit Label”.

imageVælg Elevation-parameteren i HØJRE side af dialogboksen. (Hvis man vælger samme parameter i VENSTRE side, vil knappen ”Edit parameters Unit format” ikke være mulig af trykke på).
I Format dialogboksen kan herefter fjernes flueben i ”Use project settings” og ændre units til millimeter. Husk at tilpasse Roundings til 2 eller 3 decimaler. Der kan også tilknyttes et Unit Symbol.



imageDenne metode kan selvfølgelig også bruges i andre sammenhænge eksempelvis ved TAGS som skal vise en enhed som ikke lige er sat som standard i Project Units. eller man ganske enkelt ønsker at styrre antal decimaler i en TAG

tirsdag den 24. juli 2012

Polar Array 360°

Array med Revit er et sjovt værktøj, det kan bruges til at at danne en række af kopier, af et eller flere objekter. Udover at skabe objekterne kan Array konfigureres så man kan komme tilbage og ændre i indstillingerne. Dermed kan den bruges effektivt i families, da der kan tilføjes parametre som bestemmer placering og antal.

Linært Array er forholdsvist enkelt, det lærer du nemt ved at forsøge dig frem, det sværeste er at lave arry polært 360°, men følg med her så lærer du også nemt det.

I dette eksempel skal der laves et antal “Blade” i et ventilationsagregat.

imageStart med at oprette bladet i en Generic Model, bemærk fluebenet i Workplane Based. Dette er vigtigt for at kunne placere bladet frit i den fil hvor den skal bruges. Bladet er oprette med parametre for størrelsen, højde og vinkel.

Denne fil indsættes i den endelige family med Load Family.

Åben den endelige family hvor bladet skal placeres. I dette tilfælde skal bladet indsættes i en opstalt, åben det view der passer bedst til indsættelsen og vælg Componet på Create Ribbon.





imageIndsæt bladet centreret hvor det første blad ønskes monteret. Assosier bladet længde med Agregatets radius. (Disse parametre er oprettet på forhånd)











Marker Bladet og klik på Array i Modify Ribbon. I Options Baren vælges Polar og Last, klik på Place for at placere Center for Polar Array. Sæt flueben i Group And Assosiate for at bruge Arrayen parametrisk.


imageAngiv start og slut vinkel, slutvinklen udpeges mindre end 180°, senere ændres den til 360°. Kik Modify eller Esc. Når Arrayen er skabt klikkes der på et af elementerne og derefter på Array defineringen. Angiv her vinklen til 360°.

imageHerefter vil Arryen blive 360° og antallet kan Parmetriseres med en label i Optionsbaren.


Det endelige resultat ses her.


torsdag den 21. juni 2012

Tegningshenvisning

I dokumentationsfasen er det meget fint at henvisninger på plan og snit bliver automatisk udfyldt. Eksempelvis udfyldes snitpilen med Tegningsnummer når snittet er placeret på en tegning. Disse henvisninger sker dog logisk kun fremadrettet. I nogle tilfælde vil det være rart, at kunne se på en detaljetegning hvilket snit, detaljen er henvist fra.

Et Detail view der er sat på et Sheet kan via View title vise hvilket tegningsnummer den er henvist fra, dog først når det view der henvises fra er indsat på et Sheet.

clip_image002clip_image002[4]

Henvisning på Sheet                              Oprettelse af Label i View Title rfa fil

tirsdag den 22. maj 2012

NTItools

NTItools er en meget omfattende samling hjælpeværktøjer henvendt til byggebranchen.

Pakkerne består af nyttige værktøjer, objektbiblioteker og skabeloner som udgør
en effektiv dansk «værktøjskasse» for Autodesk Revit, AutoCAD Architecture og
AutoCAD MEP. For nylig blev der afholdt Webinar. Se videoen her.

Desvære gik der noget galt med min grafik i den sidste del vedrørende vore Content Palette, jeg vil forsøge at få lavet en video til dette senere.

torsdag den 10. maj 2012

Quick-Tip | Align

Align værktøjet i Revit giver mulighed for at flytte elementer på linje med hindanden og skabe bindeinger. Hvis der er flere elementer der skal stilles på linje med samme udgangspunkt, så er der mulighed for at sætte flueben i “Multible Alignment”.image

Næste gang Align værktøjet bruges vil “Multible Alignment” være aktiv og det kan være en smule irriterende. Her kommer tippet….. Undlad at sætte fluebenet i “Multible Alignment”, brug istedet Ctrl-tasten til at vælge flere elementer. Det er vigtig at trykke Ctrl-tasten efter første klik på referencen. hold tasten nede indtil der skal vælges ny reference.

mandag den 30. april 2012

"Guldknapper" gensyn

I indlægget Revit Guldknapper beskrev jeg TAB knappen, her er lidt bonus information. Hvis der er tilstødende vægge, kan de forstyrre og vælge uhensigtsmæssigt. En kursist spurgte om ikke det afhang af hvilken side af væggen der blev peget på? og jo det gjorde det.... flyt musen fra inderside til yderside før klik. Tak til Maria...

torsdag den 19. april 2012

IFC Export fra Revit

Jeg er i dag på besøg ved De Digitale Dage på UCN i Aalborg og en stor udfordring er dukket op.

Ved brug af Shared Coordinates i Revit vil eksporten til IFC i mange tilfælde gå galt. I eksemplet nedenfor ser vi et af problemerne, elementernes placering er ikke korrekt.


For at rette op på dette er det vigtigt at bevare et Site med Shared Coordinates i det INTERNE 0,0,0 med rotation 0°. Det vil resultere i en korrekt model.


Hvordan gør man det så? Hvis skaden endnu ikke er sket, duplikeres “Internal” og navngives eksempelvis til “Sand Placering”, evt. omdøbes den eksisterende “Internal” til IFC Export. Dette forgår ved hjælp af MANAGE>LOCATION>SITE.


Derefter bruges IFC Export til eksport og Sand Placering til dokumentationen, dermed kan der laves rotation i forhold til True North.

Det er vigtigt, når der skal startes på en ny fil i et nyt fag, at der linkes Origin to Origin. Ellers vil de to filer ikke have det samme interne 0,0,0 punkt til eksport.

Jeg ved at dette er en kompliceret udfordring ved mange rådgivere, men stil gerne spørgsmål her på siden, så vi kan få problemstillingene frem i lyset.

fredag den 30. marts 2012

BIM University 2012

Mød branchen og deltag i spændende indlæg vedrørende BIM.

Læs mere om arrangementet her.
http://www.nti.dk/bim-university.aspx



onsdag den 14. marts 2012

Revit–”Guldknapper”

Når vi arbejder med computeren, er det vigtigt for de fleste at være effektiv. Tastatur genveje er derfor vigtige at lære sig, et tidligere indlæg handler netop om Keyboardshortcuts, men her vil jeg fortælle lidt om et par “Guldknapper”, som er meget anvendt i Revit.


  ESC – Escape (Flygt, Løb så stærkt du kan)

  TAB – Tabulator

  SPACE – Mellemrum

ESC knappen er nok den mest anvendte knap, den annulerer alle igangværende kommandoer eksepelvis Move, Copy, Rotate osv. i enkelte tilfælde skal ESC bruges to gange for at afslutte en kommando, eksempelvis når Wall værktøjet anvendes med Chainfunktion. Chainfunktionen gør at man kan modelere vægge i kæder, det vil sige efter den første væg er modeleret fortsætter værktøjet med næste væg med ét klik. I den situation skal der trykkes to gange ESC for at slippe kommandoen helt, da det første tryk kun slipper den igangværende væg. ESC knappen kan IKKE afslutte en kommando der indeholder funktionen Sketchmode. Sketchmode er den tilstand Revit er i når der modeleres Floors, Roofs, Stairs osv, disse værktøjer skal afsluttes korrekt med enten Finish eller Discard.

TAB er en form for multivælgerknap, gulvkanten ligger eksempelvis under inderkanten af væggen – brug TAB ved at lade musepilen vil over den kant hvor der er flere objekter, tryk og slip TAB knappen og bemærg noten om hvad du har fat i når der efterfølgende klikkes med venstre musetast. VIGTGT er, at TAB tasten IKKE holdes nede, det resulterer i at Revit går i Discomode – alt blinker. Brug også TAB til at udpege flere elementer med fælles endepunkt, eksempelvis ydervæggen hele vejen rundt om bygningen. Hvis der er tilstødende indervægge på ydervæggen endepunkter, virker dette ikke altid.

SPACE – der er indsat en dør og den skal hurtigt vendes, tryk SPACE. møbler skal placeres på linje med en væg der ikke ligger orthogonalt (Eksempelvis 45°). under indsættelse føres muepilen over den aktuelle væg, tryk SPACE, elementer stiller sig nu parallelt med væggen og indsættes normalt med venstreklik.

mandag den 6. februar 2012

Revit Viewer

Måske er dette en gammel nyhed, men alligevel, jeg får tit spørgsmålet om hvorvidt der findes en Viewer til Revit Filer. Og svaret er, ja der findes en viewer – Revit. Trial versionen af Revit virker fuldt ud i 30 dage og derefter overgår Revit til at være Viewer.

I 2012 versionerne kan man enda vælge om man vil bruge Revit som normalt med licens eller Revit som viewer uden licens. Dette er praktisk i miljø med netværkslicenser, hvis der er nogle der kun skal bruge Revit som viewer eller bare skal printe eller se på et projekt. Revit startes som viewer og dermed kan man se og bevæge sig problemfrit i modellen, så længe der ikke laves ændringer i modellen, kan den udskrives. Revit Vieweren har sit eget start ikon. Hvis der ikke bruges Worksharing på et projekt der åbnes med en viewer, vil projektet blive “Read Only” for andre der åbner samme projekt, derfor er det en god ide at tage en kopi hvis man kun skal “Se”, samtidig med at der er en anden der skal redigere i filen.

imageKlik på START i Windows vælg Alle Programmer/Autodesk/Revit Architecture 2012/Revit Architecture Viewer 2012.

Dette gælder for alle tre Revit typer, Architecture, Structure og MEP.

Trial versioner af Revit kan findes på panelet
“Revit WebUpdates og Product Download”
til højre her på bloggen.
