mandag den 27. oktober 2008

Revit Erfa

I forbindelse med opstarten af NTI's Revit Erfa Gruppe, har Klaus Munkholm startet en Blog ang. Shared Parameters. Der er lagt op til diskution og forslag til fælles parametre.

Besøg bloggen her:
Shared Parameters

Nordisk Mesterskaber i Revit Architecture

NTI CADcenter er i fuld gang med at afholde Nordiske Mesterskaber i Revit Architecture. I semifinalen var der en stor udfordring for en stor del af deltagerne. Her kommer der et lille hint til hvordan udfordringen løses.

Væggen som har voldt de fleste deltagere problemer skal laves som en In-Place Family. På designbaren Modeling vælges nederst ”Create” vælg kategorien Wall og navngiv den nye væg.
Opret evt. nogle Ref Planes som hjælpelinjer.


Vælg værktøjet Solid Sweep og brug den udleverede skitse for at opnå de rette dimensioner. Vælg Sketh 2D Path, brug Arch passing through three points.
Stien til Sweepen skal se således ud.
Vælg Finish Path og klik Profile i Design Baren og Edit i Options Baren, vælg Elevation View West.

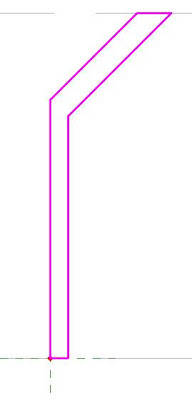

Lav skitsen til profilet i henhold til opgaven.
Klik Finish Sketch, Finish Sweep og Finish Family.
God fornøjelse!!

fredag den 24. oktober 2008

Afrundingsparameter i ønskede intervaller

Det er muligt at definere en parameter, som afrunder i hele tal med Integer. I tilfælde af at et andet interval end én ønskes, skal der lidt parameter gymnastik til.

Der skal fire parametre til for at opnå den optimale funktion. Parametrene kan navngives som nedenfor:

Resultatet bliver at 5 (Value) deles med 2 (Rounding) og bliver 2,5. Dette rundes op til 3 (Value Rounding) og ganges igen med 2 (Value) og bliver til 6 (Value Provided). Dermed opnås en rutine hvor resultatet altid blive et helt lige tal. Hvis parameteren Rounding ændres til 10, vil værdien altid afrundes til nærmeste 10 osv. Resultatet nedenfor bliver 20. Hvis Value var 25 ville Value Provided blive 30.

Parameteren Value kan også laves som en Length i Type of Parameter i stedet for Number men den indeholder kun en decimal hvor Number har seks. Det kan i nogle tilfælde være en fordel at bruge Number i Type of Parameter.

Når der arbejdes med tredjedelsværdier (=100/3) og Length bruges, så bliver resultatet 33,3, med Number bliver det 33,333333.
Forskellen er ikke stor men skal værdien efterfølgende ganges med 30 giver det henholdsvis 999 og 1.000.

Hvis metoden med Number bruges og værdien efterfølgende ønskes ændret til en Length kan dette gøres ved at oprette endnu en parameter:.
Height Exact er en Length i Type of Parameter, som ganges med værdien 30 og til sidst 1. Dermed får den enheden millimeter.
Værdien 30 kunne være endnu en parameter så den er variabel.
På denne måde fremkommer en værdi med enheden millimeter og giver en mere præcis værdi.

søndag den 12. oktober 2008

Et slette tip

Her er et lille tip, til hvordan man kan slette på en ny måde. Hold Delete-tasten ned og klik på objekter der skal slettes. Objekterne slettes når de udpeges.

fredag den 3. oktober 2008

Ny blog forfatter

Vi byder velkommen til Emil Edvardsen som ny skribent på Revit og BIM. Emil vil skrive generelt om Revit og mere specifikt om Revit MEP.
